在电子电路板设计时，PCB（印刷电路板）上的电容放置位置是根据电路的特定需求来决定的。特别是当电容放置在电源引脚旁时，这通常是为了确保电气性能的稳定性和可靠性。本文将深入探讨电容放置在电源引脚旁的原理、目的以及如何有效地安置电容以优化电路板性能。
电容在电源管理中的关键角色
电容器作为一种能够储存和释放电荷的电子元件，在电源管理中扮演着至关重要的角色。尤其是在电源引脚附近，电容能够提供多种功能，包括但不限于滤波、能量存储、信号耦合和去耦等。
为什么需要将电容放置在电源引脚旁
1.滤波和去耦
滤波：当电流经过电容时，电子元件（尤其是高频率元件）会产生变化的电压波动，这些波动如果不加以控制可能会干扰电路的正常工作。在电源引脚旁放置电容可以滤除这些不需要的高频噪声。
去耦：在数字电路中，电容的去耦作用十分关键。它能够暂时存储能量，为快速变化的电流提供局部供电，从而减少电源线路上的电压波动。
2.减少电磁干扰（EMI）
将电容靠近电源引脚放置，有助于减少因电流变化而产生的电磁干扰。这种干扰可能会对电路板上的其他元件或整个系统的稳定性造成影响。
3.稳定电源电压
电容能够在电流升高时释放电荷，当电流需求降低时则储存电荷。这种机制有助于维持电源电压的稳定，尤其是当负载突变时，电容通过提供电流以降低电源变化对电路的影响。
如何正确放置电源旁的电容
选择合适的电容类型
类型选择：不同类型的电容具有不同的特性，比如陶瓷电容器、电解电容器等。选择合适的电容类型对于实现良好的电源管理至关重要。
大小计算：计算所需的电容值通常基于电路的工作频率、电流需求和去耦需求。
位置放置
靠近电源引脚：电容应尽可能地靠近负载的电源引脚，通常放置在IC或其他元件的VCC和GND引脚旁。

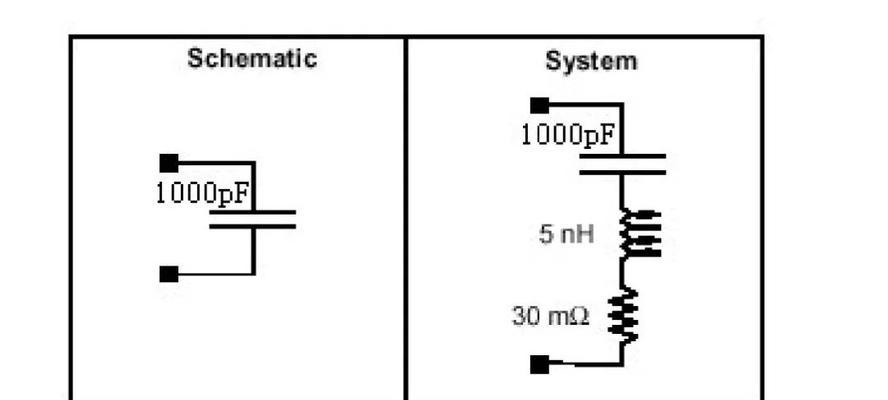

布局优化：PCB布局时要确保电容与元件之间的走线尽可能短而粗，以减少电感和电阻，并协助快速响应电流变化。
常见问题
电容值越大越好吗？不一定。虽然大电容可以存储更多电荷，但它们的频率响应较差。选择电容值时应考虑目标应用和频率范围。
电容放置远离电源引脚会怎样？如果电容远离电源引脚，那么它在抑制噪声和提供稳定电压方面的能力会减弱，导致电路性能下降。
实用技巧
使用去耦电容阵列可以有效减少PCB布线复杂性和提高电路板面积的利用率。
对于高频电路，适当使用多个不同类型的电容器（如低ESR（等效串联电阻）电解电容器和高频陶瓷电容器）可以实现更好的去耦效果。
在进行PCB布局设计时，可以考虑使用自动布局工具，但最终的布局和走线应根据实际电路的特性和需求进行手动优化。
电容放置在电源引脚旁的原因远不止于滤波和去耦。它涉及到电路设计的诸多细节，包括电源稳定性、信号完整性、电磁兼容性和系统可靠性。通过合理的电容选择和精确的布局，可以显著提升电子产品的性能和寿命。
将上述内容融汇贯通后，读者们可以更深入地理解PCB设计中电容放置位置的重要性，并能够在实际电路设计中，做出明智的选择，以优化电路板的整体性能。
